一樘快速卷簾門，外形做的在精致，配置再高，都必選滿足一個要求，那就是安全
紅外對射開關，就是能夠保障用戶安全使用快速門的裝置
因此，用戶應該注意對這個配件的保養和維護。
「錦州快速門」紅外對射防砸的接線及調試方法

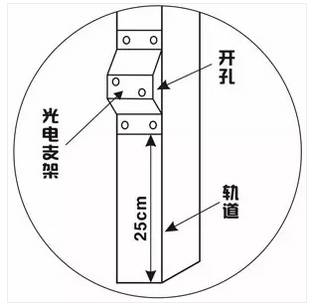

在安裝光電感應系統時，首先要將光電發光器和反射板水平固定在快速卷簾門框兩側，然后將光電傳感器電纜連接到電控箱接線端子，按照標號碼進行連接即可。
.jpg)
接線方法：
當電控箱接線端子無GND接口時，可將藍線連接到G點接線口使用，在光電傳感器白線連接到G點后，高速門下落到底，光電傳感器就會有信號，物體碰到紅外線，快速門門體上升。
若光電傳感器白線連接到X5時，快速卷簾門門體下落到底后，光電傳感器無信號，物體碰到紅外線時無動作，這時說明線路接線錯誤，需立即矯正。
開啟電源，發光器指示燈會亮起，綠色燈表明光電感應器可正常使用，黃色燈時說明信號未對準，需要手動上下左右調整光電傳感器與反射板水平位置，待二者處于同一水平位置，發射器返回信號為綠燈，這時就可以正常使用。
安裝完成后，為了確認其使用效果，還要對光電傳感器進行性能測試，測試時，若物體經過傳感器，光電指示燈為黃色，快速卷簾門體上升不下降，當物體離開感應區時，光電指示燈為綠色，門體延時后自動下降。
